Opis

Kada se u štali, svinjarniku, živinarniku, magacinu ili radionici zadržavaju topao i ustajao vazduh, samo otvaranje prozora često nije dovoljno. Potreban je kontrolisan protok vazduha koji će iz objekta izbacivati toplotu i vlagu, uz obezbeđen ulazak svežeg vazduha sa suprotne strane.

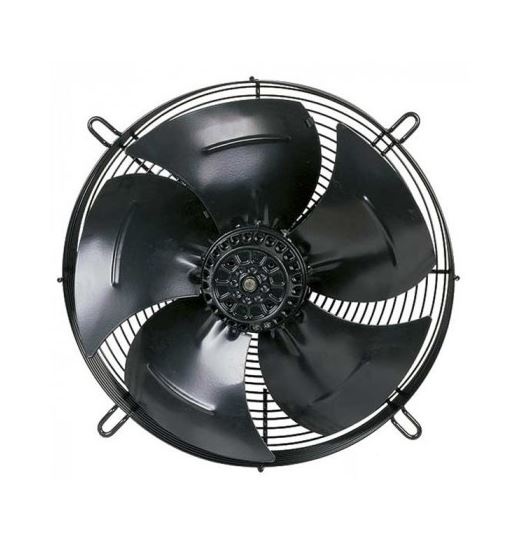

Weiguang YWF4E-630S-137/70-G je monofazni aksijalni ventilator sa elisom prečnika približno 630 mm i maksimalnim protokom vazduha do 10.864 m³/h. Namenjen je za zidnu ugradnju i ventilacione sisteme u kojima je potrebno pomeriti veliku količinu vazduha uz jednostavno priključenje na monofaznu električnu mrežu.

Usisna izvedba – šta to znači?

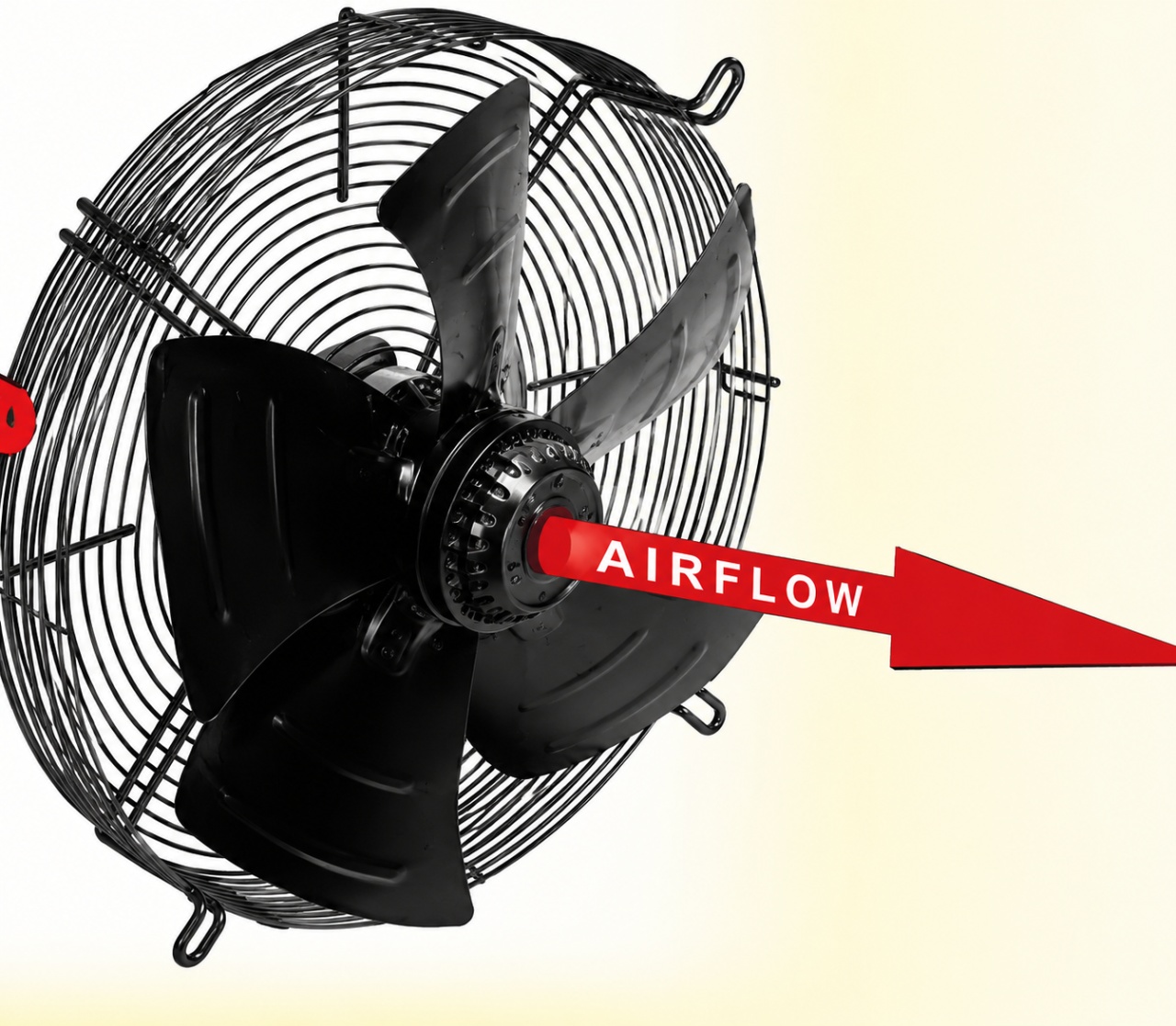

Oznaka S označava usisnu izvedbu ventilatora. Vazduh ulazi sa strane elise, prolazi kroz ventilator i izlazi na strani elektromotora i zaštitne mreže.

Zbog toga je pre montaže važno odrediti na koju stranu želite da vazduh ide. Ventilator nije dovoljno samo pričvrstiti u postojeći otvor – mora biti pravilno okrenut prema planiranom smeru strujanja vazduha.

U zatvorenom ili poluzatvorenom objektu može se koristiti za izvlačenje toplog vazduha, pod uslovom da na drugoj strani postoji dovoljno veliki i pravilno postavljen otvor za ulazak svežeg vazduha.

U potpuno otvorenoj staji samo izvlačenje vazduha na jednom zidu često neće dati očekivani efekat, jer vazduh ulazi sa svih strana. Kada je cilj direktno hlađenje životinja, ventilator treba postaviti tako da struja vazduha prolazi kroz zonu u kojoj se životinje nalaze.

Ventilator ne proizvodi hladan vazduh

Ovaj ventilator nije klima-uređaj i sam po sebi ne snižava temperaturu vazduha. Njegov posao je da:

poveća strujanje vazduha
pomogne izbacivanje toplog vazduha iz objekta
smanji zadržavanje vlage i ustajalog vazduha
omogući efikasniji rad pravilno projektovanog sistema ventilacije
doprinese boljem efektu rashladnog saća kada se koristi u evaporativnom sistemu

Kod sistema za hlađenje stočarskih objekata važno je obezbediti i dovoljno veliki ulaz vazduha. Snažan izduvni ventilator neće dati puni protok ako su prozori, žaluzine ili drugi ulazni otvori premali ili zatvoreni.

Gde se može koristiti?

Weiguang aksijalni ventilator fi 630 pogodan je za:

svinjarske objekte i tovilišta
zatvorene i poluzatvorene štale
živinarske objekte
magacine i skladišta
radionice i proizvodne prostorije
plastenike
rashladne i kondenzacione sisteme
ventilacione otvore na bočnim zidovima
sisteme sa papirnim rashladnim saćem

Broj potrebnih ventilatora ne određuje se samo prema površini objekta. Potrebno je uzeti u obzir zapreminu prostora, broj i vrstu životinja, položaj ulaznih otvora, potrebnu izmenu vazduha i otpor koji stvaraju mreže, žaluzine, saće ili ventilacioni kanali.

Tehničke karakteristike

Proizvođač: Weiguang
Model: YWF4E-630S-137/70-G
Tip: aksijalni ventilator sa spoljnim rotorom
Izvedba: usisna – S
Napajanje: 220–240 V
Broj faza: monofazni
Frekvencija: 50 Hz
Snaga: 750 W
Nazivna struja: 3,50 A
Brzina obrtanja: 1.360 obrtaja/min
Maksimalni protok vazduha: 10.864 m³/h
Protok pri pritisku od 20 Pa: 10.451 m³/h
Nivo buke: 75 dB(A)
Prečnik elise: približno 630 mm
Ukupni prečnik zaštitne mreže: približno 750 mm
Ukupna dubina: približno 214 mm
Klasa zaštite: IP54
Klasa izolacije: F
Radna temperatura okoline: od –30 do +60 °C
Težina ventilatora: približno 15 kg
Materijal elise: čelični lim SPCC
Rotor: liveni aluminijum
Sertifikati navedeni u tehničkom listu: CE i CCC

Važno pre montaže

Ventilator treba pričvrstiti na čvrstu konstrukciju koja može bezbedno da nosi njegovu težinu i vibracije tokom rada. Ispred ulaza i izlaza vazduha ne treba postavljati predmete koji će smanjiti protok.

Priključivanje na električnu mrežu treba da obavi stručno lice, uz odgovarajući provodnik, zaštitu, uzemljenje i sklopku. Kada se ventilator povezuje preko termostata ili drugog kontrolera, mora se proveriti dozvoljeno opterećenje releja. Ako kontroler ne može direktno da podnese struju motora, potrebno je ugraditi odgovarajući kontaktor.

Zaštitnu mrežu ne treba uklanjati tokom korišćenja.
